Блоки управления бесколлекторными двигателями 24ZWSK, 36ZWSK
Блоки управления бесколлекторными двигателями 24ZWSK05-S, 36ZWSK05-S, 24ZWSK10-S, 36ZWSK10-S предназначены для управления бесколлекторными двигателями постоянного тока (FL28BL38, FL28BL77, FL33BL29, FL42BLS01, FL42BLS02, FL57BL(S)005, FL57BL(S)01, FL57BL(S)02).
Технические характерисики:
| 24ZWSK05-S | 24ZWSK10-S | 36ZWSK05-S | 36ZWSK10-S | |
| Напряжение (пост.т.), В | 24(30 Max) | 36(45 Max) | ||
| Число фаз | 3 | |||
| Максимальный ток, А | 5 | 10 | 5 | 10 |
| Номинальный ток, А | 2,5 | 5 | 2,5 | 5 |
| Датчики Холла | 3 датчика Холла (120 град., 6,25В) | |||
| Предохранитель, А | 5 | 10 | 5 | 10 |
| Время нарастания скорости, с | 0,5 – 10 | |||
| Максимальная скорость (SV=5V), об/мин | 1500 | 3000 | 6000 | 12000 |
| Входные управляющие сигналы | 5В TTL или 5В CMOS | |||
| Срабатывание защиты по низкому напряжению, В | 16 | 26 | ||
| Габариты, мм | 105,5 х 64 х 24 | |||
| Частота, кГц | 15 | |||
| Вес, кг | 0,2 | |||
Управляющие сигналы:
- F/R – направление: высокий уровень сигнала – движение вперед, низкий – реверсивное движение
- BK – тормоз
- SV – скорость (вход 0-5В)
- PG – выходная частота, 24 импульса на оборот
Габаритные размеры:

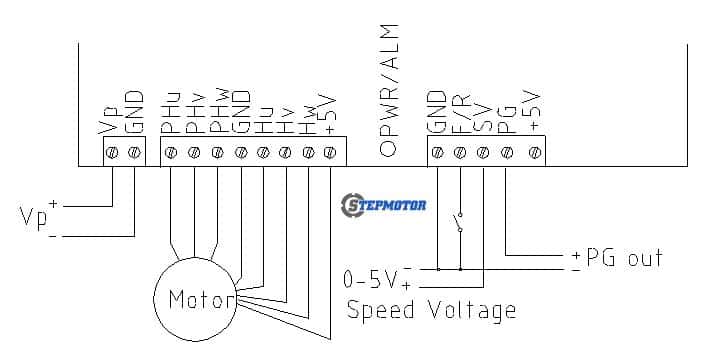

Схема подключения:
