Шаговые двигатели серии FL130BYG с крутящим моментом (275 – 509 кг.см)
Основные технические характеристики:
| Наименование | Значение |
| Угловой шаг | 1.8° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления | ±10% |
| Погрешность индуктивности | ±20% |
| Максимальный нагрев двигателя | 80°C Max.(при номинальном токе, 2 фазы) |
| Рабочая температура | -20°C~+50°C |
| Сопротивление изоляции | 100MΩMin. ,500VDC |
| Диэлектрическая прочность | 1500VAC до 1й минуты |
| Радиальное биение вала | 0.02Max. (450g-нагрузка) |
| Осевое биение вала | 0.08Max. (450g-нагрузка) |
| Макс. Радиальная нагрузка | 220N (20mm from the flange) |
| Макс. Осевая нагрузка | 60N |
| Вращение | CW( See from Front Flange) |
Технические характеристики шаговых двигателей серии FL130BYG:
| Модель | Напря-жениепитания | Ток /фаза | Сопрот./фаза | Индукт./фаза | Крутящиймомент | Кол-вовыв. | Моментинерцииротора | Вес | Длина |
| вал с однойстороны | V | A | Ω | mH | Kg.cm | g-cm2 | kg | mm | |
| FL130BYG-2501 | 120-310 | 6 | 0.7 | 14 | 275 | 5 | 33000 | 16 | 165 |
| FL130BYG-2502 | 120-310 | 7 | 0.8 | 17 | 407 | 5 | 48000 | 19 | 230 |
| FL130BYG-2503 | 120-310 | 7 | 0.95 | 17 | 509 | 5 | 60000 | 21 | 270 |

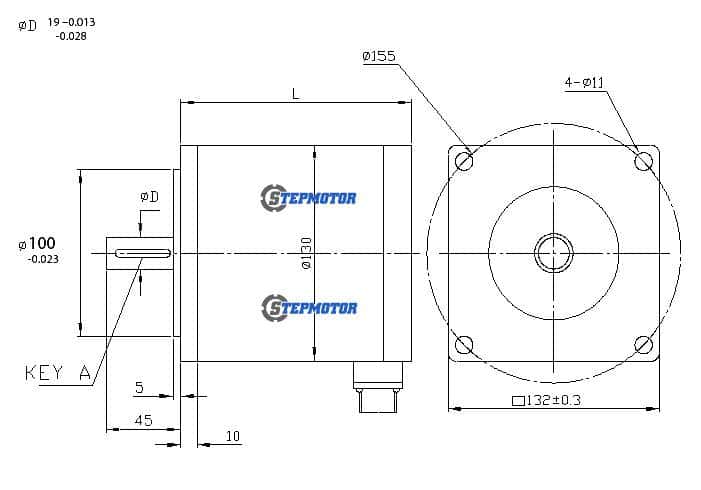

Габаритные размеры:
Электрическая схема:
