Шаговые двигатели серии FL39 с крутящим моментом: (0.65-2.8 кг.см)
Основные технические характеристики:
| Наименование | Значение |
| Угловой шаг | 1.8° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления | ±10% |
| Погрешность индуктивности | ±20% |
| Повышение температуры | 80°C Max.(рабочий ток, 2 фазы) |
| Рабочая температура | -20°C~+50°C |
| Сопротивление изоляции | 100MΩMin. ,500VDC |
| Диэлектрическая прочность | 500VAC for one minute |
| Радиальное биение вала | 0.02Max. (450 g-load) |
| Осевое биение вала | 0.08Max. (450 g-load) |
Технические характеристики шаговых двигателей серии FL39ST:
| Модель | Напряжение питания | Ток/фаза | Сопрот./фаза | Индукт./фаза | Крутящий момент | Кол-во выводов | Момент инерции ротора | Вес | Длина | |
| вал с одной стороны | вал с двух сторон | В | А | Ом | мГн | кг.см | шт. | г.см2 | кг | мм |
| FL39ST20-0404A | FL39ST20-0404B | 2.64 | 0.4 | 6.6 | 7.5 | 0.65 | 4 | 11 | 0.12 | 20 |
| FL39ST20-0506A | FL39ST20-0506B | 6.5 | 0.5 | 13 | 0.8 | 6 | ||||
| FL39ST34-0404A | FL39ST34-0404B | 12 | 0.4 | 30 | 32 | 2.1 | 4 | 20 | 0.18 | 34 |
| FL39ST34-0306A | FL39ST34-0306B | 0.3 | 40 | 20 | 1.3 | 6 | ||||
| FL39ST38-0504A | FL39ST38-0504B | 0.5 | 24 | 45 | 2.9 | 4 | 24 | 0.2 | 38 | |
| FL39ST38-0806A | FL39ST38-0806B | 6 | 0.8 | 7.5 | 6 | 2.0 | 6 | |||
| FL39ST44-0304A | FL39ST44-0304B | 12 | 0.3 | 40 | 100 | 2.80 | 4 | 40 | 0.25 | 44 |

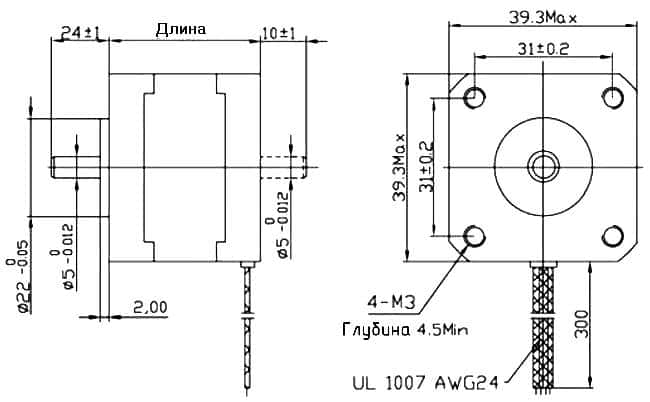

Габаритные размеры:
Электрическая схема (4 и 6 выводов):
