Шаговые двигатели серии FL42STH с крутящим моментом (1.7 – 6.5 кг.см)
Основные технические характеристики:
| Наименование | Значение |
| Угловой шаг | 1.8° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления | ±10% |
| Погрешность индуктивности | ±20% |
| Повышение температуры | 80°C Max.(рабочий ток, 2 фазы) |
| Рабочая температура | -20°C~+50°C |
| Сопротивление изоляции | 100MΩMin. ,500VDC |
| Диэлектрическая прочность | 500VAC for one minute |
| Радиальное биение вала | 0.02Max. (450 g-load) |
| Осевое биение вала | 0.08Max. (450 g-load) |
Технические характеристики шаговых двигателей серии FL42STH:
| Модель | Напряжение питания | Ток/фаза | Сопрот./фаза | Индукт./фаза | Крутящий момент | Кол-во выводов | Момент инерции ротора | Вес | Длина | |
| вал с одной стороны | вал с двух сторон | В | А | Ом | мГн | Кг.см | шт. | г.см2 | кг | мм |
| FL42STH25-0404A | FL42STH25-0404B | 9.6 | 0.4 | 24 | 36 | 1.7 | 4 | 20 | 0.15 | 25 |
| FL42STH33-0956A | FL42STH33-0956B | 4 | 0.95 | 4.2 | 2.5 | 1.6 | 6 | 35 | 0.22 | 34 |
| FL42STH33-0406A | FL42STH33-0406B | 9.6 | 0.4 | 24 | 15 | 1.6 | ||||
| FL42STH33-0316A | FL42STH33-0316B | 12 | 0.31 | 38.5 | 21 | 1.6 | ||||
| FL42STH33-1334A | FL42STH33-1334B | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | |||
| FL42STH38-1206A | FL42STH38-1206B | 4 | 1.2 | 3.3 | 3.2 | 2.6 | 6 | 54 | 0.28 | 38 |
| FL42STH38-0806A | FL42STH38-0806B | 6 | 0.8 | 7.5 | 6.7 | 2.6 | 6 | |||
| FL42STH38-0406A | FL42STH38-0406A | 12 | 0.4 | 30 | 30 | 2.6 | 6 | |||
| FL42STH38-1684A | FL42STH38-1684B | 2.8 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | |||
| FL42STH47-1206A | FL42STH47-1206B | 4 | 1.2 | 3.3 | 2.8 | 3.17 | 6 | 68 | 0.35 | 47 |
| FL42STH47-0806A | FL42STH47-0806B | 6 | 0.8 | 7.5 | 6.3 | |||||
| FL42STH47-0406A | FL42STH47-0406B | 12 | 0.4 | 30 | 25 | |||||
| FL42STH47-1684A | FL42STH47-1684B | 2.8 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | |||
| FL42STH60-1206A | FL42STH60-1206B | 7.2 | 12 | 6 | 7 | 6.5 | 6 | 102 | 0.5 | 60 |

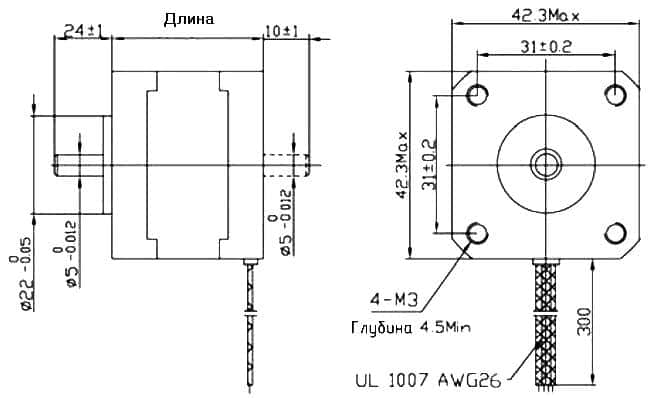

Габаритные размеры:
Электрическая схема (4 и 6 выводов):
