Блок управления шаговыми двигателями SMCD-4503 предназначен для управления шаговыми двигателями с током обмоток до 4A.
Блок может быть использован для управления 4-, 6- и 8-выводными двигателями.
Данное устройство реализует несколько режимов работы. Это позволяет использовать его для различных целей.
- Для питания блока могут использоваться стабилизированные и нестабилизированные источники питания постоянного тока.
- Для снижения общей стоимости возможно использование нескольких блоков с одним источником питания.
- Обеспечивает высокую точность, высокую скорость и низкий уровень вибрации.Управляется от персонального компьютера.
- Имеет встроенный генератор импульсов.
- Программное обеспечение для работы блока входит в комплект поставки.
- Режим целого шага с однофазным или двухфазным питанием обмоток ШД.
- Диапазон регулирования скорости вращения ротора ШД в автоматическом режиме – 10-5000 шаг/сек.
Технические характеристики устройства:
| MAX ток, А | 4 |
| Коэффициенты дробления шага | 1/2, 1/4, 1/8, 1/16, 1/32 |
| MAX частота, Гц | 40000 |
| Напряжение питания, В | 12 – 42 |
| Габаритные размеры | 94x100x48 |
| Входной ток управляющих сигналов, мА | 8 – 15 |
| Диапазон температур, °С | 0 – 50 |

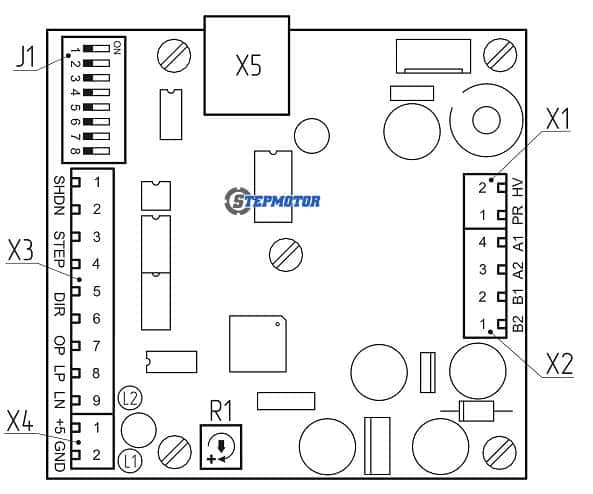

Схема контроллера шагового двигателя:
| СКАЧАТЬ ПОЛНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ | Acrobat Reader | |
| СКАЧАТЬ ПРОГРАММУ УПРАВЛЕНИЯ | - |
Использовать с моделями шаговых двигателей:
| Серия шагового двигателя | Крутящий момент (кг*см) | Сторона квадрата (мм) |
| FL20STH(подробнее) | 0.18 ~ 0.3 | 20.2 |
| FL28STH(подробнее | 0.43 ~ 1.2 | 28 |
| FL35ST(подробнее) | 0.5 ~ 1.4 | 35.2 |
| FL39ST(подробнее) | 0.65 ~ 2.9 | 39.3 |
| FL42STH(подробнее | 1.6 ~ 6.5 | 42.3 |
| FL57STH(подробнее | 3.9 ~ 18.9 | 56.4 |
| FL86STH(подробнее) | 34~122 | 85.85 |
