Редукторы Vertex

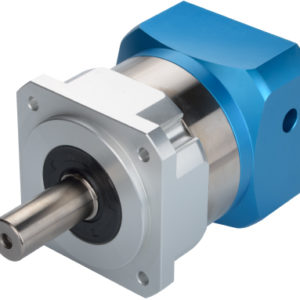

Прецизионные (безлюфтовые) редукторы Vertex

Дисбаланс или расцентровка оборудования? Используйте безлюфтовые планетарные прецизионные редукторы Vertex

Беспл. консультация

Ваше имя

Ваш телефон

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

Ваша выгода при заказе у нас

Бесплатная доставка

Поставим в срок

Гарантия 24 месяца

Бесплатная настройка

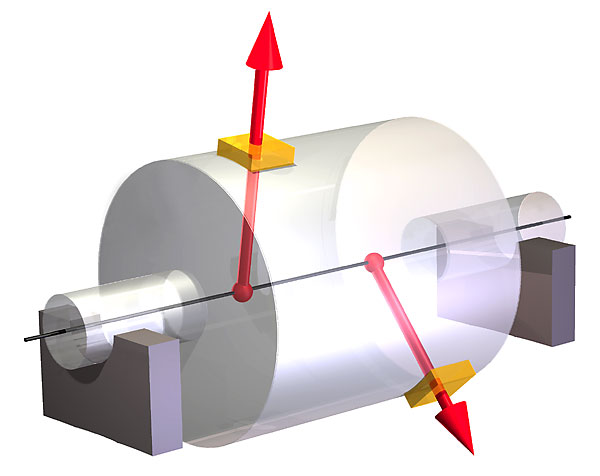

Балансировка ротора в редукторе

Механический люфт относится к категории механических ослаблений оборудования, неизбежно приводящих к дефектам конструкции. Причиной тому могут стать как допущенные на этапе сборки ошибки и определенные условия эксплуатации, так и любой комплекс ослаблений рабочих контактов эксплуатируемой конструкции, в том числе дисбаланс или расцентровка.

Регулярное возникновение подобных связей неизбежно приводит к соприкосновению деталей рабочих механизмов, причем не имеет значения, статичны детали конструкции во время рабочего цикла или находятся в движении: соударения одинаково вероятно могут происходить со всеми из них. Как следствие возникает износ, вибрация, нагревание и др.

В качестве противодействия описаной проблеме в устройствах промышленной автоматизации успешно применяются прецизионные низколюфтовые и безлюфтовые редукторы.

баланс ротора

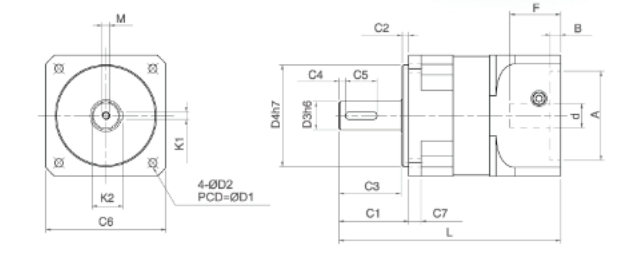

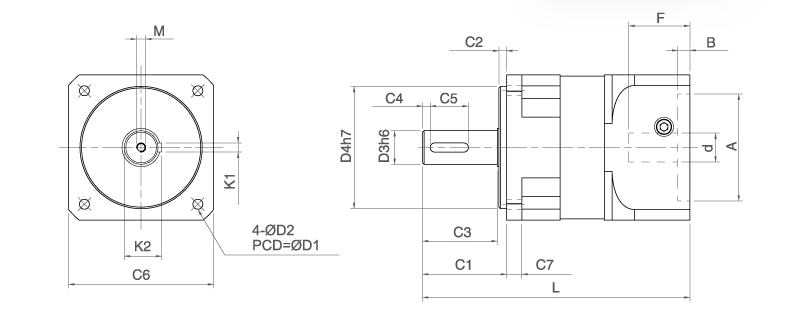

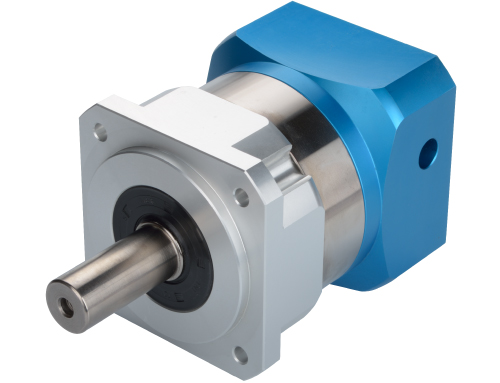

Планетарные прецизионные редукторы серии DH042

Основные технические характеристики
Максимально допустимый крутящий момент, Н*м Передаточное
отношение
DH042
3/9/10/30 90
4/15/16/20/40 123
7/28/35/70 110
5/50 120
Номинальный крутящий момент, Н*м 3/9/10/30 30
4/15/ 16/20/40 48
7/28/ 35/70 40
5/50 45
Передаточное отношение 1 ступень 3/4/5/7/10
2 ступень 9/12/15/16/20/21/25/28/30/35/40/49/50/70/100
Максимальная входная скорость, об./мин. 3~5 3300
3~7 4000
12~40 4400
50 4800
70~100 5500
Люфт, угл. мин 3~10 ≤10
12~100 ≤12
Жёсткость на скручивание,
Н*м / угл. мин
3~100 5
Допустимая радиальая нагрузка, H 3~100 365
Допустимая осевая нагрузка, H 3~100 305
КПД при полной нагрузке, % 3~10 ≥97
12~100 ≥94
Наработка на отказ, ч 3~100 20000
Максимальный уровень шума, дБ 65
Температурный диапазон эксплуатации, °С (-15ºС~+90ºС)
Степень защиты IP64
Смазочный материал Синтетический смазочный материал
— ISO VG220
Момент инерции,
кг*см2
Количество ступеней Передаточное отношение
1 3 0.31
4 0.3
5 0.29
7 0.28
10 0.27
2 9 0.29
12 0.3
16 0.3
20 0.3
25 0.29
28 0.3
35 0.3
40 0.27
50 0.27
70 0.27
100 0.27

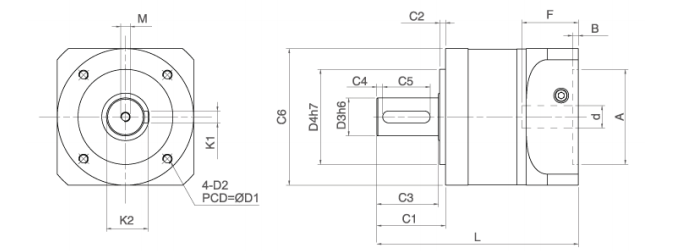

Планетарные прецизионные редукторы серии DL

Максимальный допустимый крутящий момент кратковременно, Н*м Передаточное отношение DL060 DL090 DL120
3/9/10/12/21/30 120 420 780
4/15/16/20/25/40 153 504 918
7/28/35/70/100 132 498 855
5/50 141 465 876
Номинальный крутящий момент, Н*м 3/9/10/12/21/30 40 140 260
4/15/16/20/25/28/40 60 168 306
7/28/35/70/100 50 166 285
5/50 55 155 292
Передаточное отношение 1 ступень 3/4/5/7/10
2 ступень 9/12/15/16/20/21/25/28/30/35/40/49/50/70/100
Максимальная входная скорость, об./мин. 3 ~ 5 3300 2600 2300
7 ~ 10 4000 2900 2700
12 ~ 49 4400 3200 3000
50 4800 3600 3300
70 ~ 100 5500 4200 3900
Люфт, угл. мин 3 ~ 10 ≤16 ≤18 ≤18
12 ~ 100 ≤18 ≤24 ≤24
Жёсткость на скручивание, Н*м / угл. мин 3 ~ 100 7 11 27
Допустимая радиальая нагрузка, H 3 ~ 100 840 6000 7500
Допустимая осевая нагрузка, H 3 ~ 100 605 5000 3225
КПД при полной нагрузке, % 3 ~ 10 ≥97
12 ~ 100 ≥94
Наработка на отказ, ч 3 ~ 100 20000
Масса, кг 3 ~ 10 1,3 3,5 6,0
12 ~ 100 1,6 4,5 7,2
Максимальный уровень шума, дБ 65 64 64
Температурный диапазон эксплуатации, °С (-15°С ~ +90°С)
Степень защиты IP64
Смазочный материал Синтетический смазочный материал — ISO VG220
Момент инерции,
кг*см2
Количество ступеней Передаточное отношение
1 3 0,31 0,10 5,90
4 0,30 0,60 5,90
5 0,29 0,59 4,93
7 0,28 0,58 4,83
10 0,27 0,57 4,81
2 9 0,29 0,56 4,91
12 0,30 0,58 5,10
16 0,30 0,60 5,09
20 0,30 0,60 5,07
25 0,29 0,59 4,91
28 0,30 0,59 5,07
35 0,30 0,58 4,91
40 0,27 0,56 4,80
50 0,27 0,56 4,80
70 0,27 0,56 4,80
100 0,27 0,56 4,80

Низколюфтовые редукторы

Доля прецизионных редукторов на рынке автоматизации занимает порядка 30% от общего объема выпуска различных видов редукторов. Они способны выполнять задачи, где требуется наивысшая степень точности и надежности исполнения. Таким образом в процессе работы движение может выполняться максимально точно на протяжении всего заданного интервала времени.

Виды редукторов с механическим люфтом

Высокая эффективность прецизионных редукторов обусловлена, в том числе, качественно выполненными элементами системы: детали механизма при изготовлении проходят обработку при высочайших допусках.

Низколюфтовые системы

Низколюфтовые системы имеют обязательный процесс сборки с помощью элементной базы одной партии, выполненной по наивысшему классу точности. Значение люфта может принимать показатели, равные менее (в зависимости от выполнения): 1, 3, 6, 15 угловых минут.

Безлюфтовые редукторы

Безлюфтовые редукторы обладают нулевым значением механического люфта. Они имеют идентичный низколюфтовым системам процесс сборки, отличающийся тем, что все элементы имеют обязательное состояние преднапряженности во время сборки. Это обеспечивает соответствие заданным по ТЗ параметрам жесткости.

Бесплатная консультация

Задайте свой вопрос и получите подробную консультацию, как подобрать нужный безлюфтовый редуктор

  • Свяжитесь с нами по телефону: 8 800 5555 068,
  • По электронной почте sales@stepmotor.ru
  • Или в нашем офисе по адресу: Санкт-Петербург, ул. Менделеевская 2.
Ваше имя

Ваш телефон

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

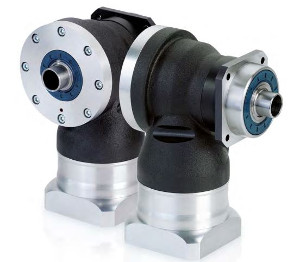

Где используют прецизионные редукторы?

Первостепенно данный вид механизмов используется для обеспечения наивысшей точности исполнения задач, а также их повторяемости. С другой стороны, данные системы обладают высочайшими значениями производительности.

В области промышленной автоматизации широко распространена практика применения прецизионных редукторов, с их помощью могут быть решены самые различные задачи. Среди областей, наиболее активно пользующихся данными устройствами, следует выделить следующие:

  • Ракетостроение
  • Робототехника
  • Системы автоматики
  • Стоматологическое оборудование
  • Медицинская техника
  • Оборудование для типографий
  • Конвейерные линии и др..

Преимущества

  • Высочайшая точность
  • Надежность
  • Низкие показатели люфта
  • Производительность
  • Компактные размеры
  • Малый вес
  • Подходят для передачи высокого момента
  • Минимальный шум во время работы
  • Продолжительный срок службы без обслуживания (порядка 20 тыс. часов)

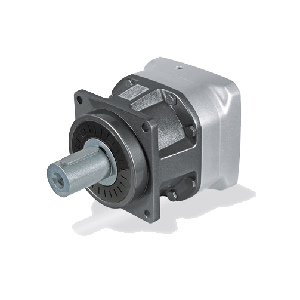

Купить прецизионные редукторы

В Торговом Доме «Степмотор» вы можете приобрести прецизионные редукторы различных видов и назначения. Мы работаем с крупнейшими мировыми и российскими производителями систем промышленной автоматизации, благодаря чему предлагаем проверенные и выгодные решени для наших клиентов.

Оставьте заявку на бесплатную консультацию по электронной почте sales@stepmotor.ru или свяжитесь с нами по горячей линии: 88005555068. Мы всегда рады вам помочь!
