Оптический датчик серии BEN
Представленные модели:
— диффузного типа (до 300 мм)
— с отражающим зеркалом (до 5 м; до 3 м с поляризационным фильтром)
— на пересечение луча (до 10 м)
Питание: 12-24VDC или 24-240 VAC/VDC
Возможность работы в режимах LightON или DarkON
Тип выхода:
— DC модель NPN + PNP выход
— AC/DC модели имеют релейный выход
Индикация состояния выхода
Описание (pdf, англ.)
Руководство по эксплуатации (pdf, рус.)
Описание (pdf, рус.)
Оптический датчик серии BR
Фотодатчик цилиндрического типа диаметром 18 мм
Питание: 12-24 VDC
Представленные модели:
— диффузного типа (до 400 мм)
— на пересечение луча (до 20 м)
Тип выхода: NPN или PNP
Возможность работы в режимах LightON или DarkON
Степень защиты IP 66
Описание (pdf, англ.)
Руководство по эксплуатации (pdf, рус.)
Описание (pdf, рус.)
Оптический датчик серии BJ
— Работоспособность до 15 м: 1м для диффузного типа, 5м для датчика с зеркалом, 15м для датчика на пересечении луча.
— Высокая степень защиты (IP65).
— Компактный размер: 20(W)х10.6(L)х32(H)мм.
— Выборочный режим работы Light ON/Dark ON.
— Встроенная подстройка чувствительности (все модели).
— Защита от переполюсовки.
— Защита от шумов и минимизация постороннего света.
— M.S.R (Отклонение Поверхности Зеркала) функция
Описание (pdf, англ.)
Руководство по эксплуатации (pdf, рус.)
Оптический датчик серии BS5
Питание: 5-24 VDC
Выход NPN с открытым коллектором
3 конструктивных исполнения.
На пересечении луча
Возможность работы в режимах LightON или DarkON
Высокое быстродействие — до 2 кГц
Индикация состояния выхода
Степень защиты IP50
Руководство по эксплуатации (pdf, рус.)
Описание (pdf, англ.)
Оптокабели серии FD диффузные
Стандартная длина кабеля — 2 метра
15 различных типов
Минимальный размер цели — 0.3мм в диаметре.
Различные расстояния регистрации
Стандартный диапазон температур: — 40 до +70 C (+125 или +150 C дополнительно)
Все модели выполнены из пластика и могут быть укорочены
Оптокабели серии FT на пересечение луча
Стандартная длина кабеля — 2 метра
14 различных типов
Минимальный размер цели — 0.5 мм или 1.0мм в диаметре, в зависимости от модели.
Различные расстояния регистрации
Стандартный диапазон температур: — 40 до +70 C (+125 или +150 C дополнительно)
Все модели выполнены из пластика и могут быть укорочены
Оптический усилитель для световода BF4
Питание: 12-24 VDC
Возможность работы в режимах LightON или DarkON
Тип выхода: NPN или PNP
Оснащен внешним входом синхронизации
Функция обучения
Высокое быстродействие — до 0,5 мс
Индикация состояния выхода
Оптический усилитель для световода BF3
Питание: 12-24 VDC
Возможность работы в режимах LightON или DarkON
Тип выхода: NPN или PNP
Возможность установки на DIN-рейку
Высокое быстродействие — до 1мс
Индикация состояния выхода
Оптический датчик серии BM
Питание: 12-24 VDC
Представленные модели:
— диффузного типа (до 200 мм)
— с отражающим зеркалом (от 0.1 до 1 м)
— на пересечение луча (до 3 м)
Выход NPN открытый коллектор
Возможность работы в режимах LightON или DarkON
Настройка чувствительности
Индикация состояния выхода
Описание (pdf, англ.)
Руководство по эксплуатации (pdf, рус.)
Описание (pdf, рус.)
Оптический датчик серии BX
Представленные модели:
— диффузного типа (до 700 мм)
— с отражающим зеркалом (до 5 м; до 3 м с поляризационным фильтром)
— на пересечение луча (до 10 м)
— со встроенным таймером
Питание: 12-24VDC или 24-240 VAC/VDC
Возможность работы в режимах LightON или DarkON
Тип выхода:
— DC модель NPN + PNP выход
— AC/DC модели имеют релейный выход
Индикация состояния выхода
Степень защиты IP66
Оптический датчик серии BYD
Миниатюрные фотодатчики (32х12х18 мм)
Питание: 12-24 VDC
Представленные модели:
— диффузного типа (от 10 до 100 мм)
— на пересечение луча (до 3 м)
Выход: диффузного типа — NPN открытый коллектор, на пересечении луча – NPN и PNP
Возможность работы в режимах LightON или DarkON в модели на пересечение луча
Режим работы LightON в моделях диффузного типа
Индикация состояния выхода
Оптический датчик серии BA2M
Питание: 5-24 VDC
Выход NPN с открытым коллектором
Диффузионного типа
Режим работы LightON
Регистрирующее расстояние до 2м
Настройка чувствительности
Индикация состояния выхода
Степень защиты IP50
Оптический датчик серии BMS высокоскоростные
Питание: 12-24 VDC
Представленные модели:
— диффузного типа (до 300 мм)
— с отражающим зеркалом (от 0,1 до 2 м)
— на пересечение луча (до 5 м)
Тип выхода: NPN или PNP
Возможность работы в режимах LightON или DarkON
Все модели имеют настройку чувствительности
Высокое быстродействие — до 1мс
Индикация состояния выхода
Оптический датчик серии BPS в плоском корпусе
Питание: 12-24 VDC
Тип выхода: NPN или PNP
На пересечении луча (до 3 м)
Возможность работы в режимах LightON или DarkON
Высокое быстродействие — до 1мс
Индикация состояния выхода
Степень защиты IP67
Оптические датчики серии BUP щелевые
Питание: 12-24 VDC
На пересечении луча
Выход NPN с открытым коллектором
Возможность работы в режимах LightON или DarkON
Рабочее расстояние 30мм или 50мм.
Высокое быстродействие — до 1мс
Индикация состояния выхода
Оптический датчик микро серии BY
Питание: 12-24 VDC
Миниатюрные фотодатчики (12х16х30 мм)
Выход NPN с открытым коллектором
На пересечении луча
Режим работы DarkON
Высокое быстродействие — до 1мс
Индикация состояния выхода
Степень защиты IP50
BJR Серия. Маслостойкие/маслонепроницаемые фотоэлектрические датчики
Маслостойкие/маслонепроницаемые фотоэлектрические датчики серии BJR обладают оптимальными характеристиками для эксплуатации в различных средах с применением СОЖ для резания и в системах смазки, например в автомобильной и машиностроительной отраслях. Датчики этой серии отличаются увеличенным расстоянием срабатывания – до 15 метров (датчики, срабатывающие при пересечении луча). Эти датчики оснащаются разнообразными функциями, в том числе функциями подавления ложных отражений (MSR) и взаимных помех, которые обеспечивают устойчивую и бесперебойную работу датчика. В резьбовом монтажном отверстии предусмотрена металлическая гайка для удобства крепления датчика с помощью болта М3. Такая конструкция позволяет упростить процесс технического обслуживания даже в условиях воздействия различных масел.
- Датчики обладают оптимальными характеристиками для эксплуатации в различных средах с применением СОЖ для резания и смазочных масел, например в автомобильной и машиностроительной отраслях.
- Увеличенное расстояние срабатывания
- Функция MSR (подавление ложных отражений) (только для датчиков с отражением от рефлектора)

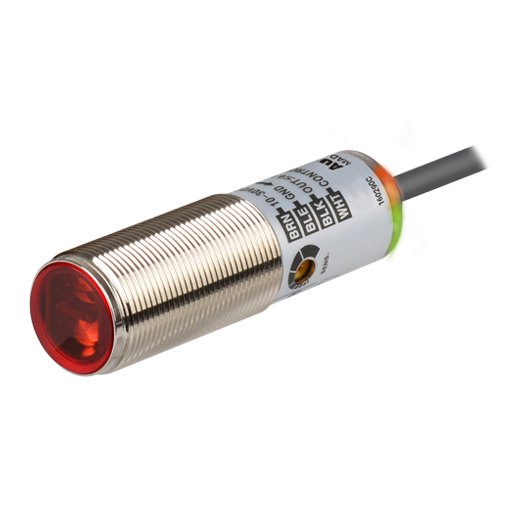

BRQ Серия. Фотоэлектрические датчики в цилиндрическом корпусе (НОВИНКА)
Фотоэлектрические датчики серии BRQ в цилиндрическом корпусе диаметром 18 мм доступны в различных исполнениях: расположение чувствительной части (спереди, сбоку), материал корпуса (нержавеющая сталь SUS316L, никелированная латунь, пластик), типоразмеры (стандартный корпус, укороченный корпус). Благодаря широкому разнообразию исполнений обеспечивается возможность применения датчиков в самых разных системах и средах. Датчики этой серии отличаются увеличенным расстоянием срабатывания (до 30 м), высокой точностью обнаружения, превосходной устойчивостью к воздействию помех и окружающего света. Благодаря наличию функции подавления взаимных помех датчики можно устанавливать вблизи друг друга. За счет степени защиты IP67 обеспечивается устойчивая и безошибочная работа датчика в сырых и запыленных средах. Модели, обладающие степенью защиты IP69K, можно использовать в водяных системах, а также в запыленных средах с высоким давлением и повышенной температурой.
- Превосходная помехоустойчивость и минимальное воздействие со стороны внешних источников освещения
- Защита от неправильной полярности подключения и от перегрузки (короткого замыкания) цепи питания/выхода
- Функция подавления взаимных помех (кроме датчиков, срабатывающих при пересечении луча)

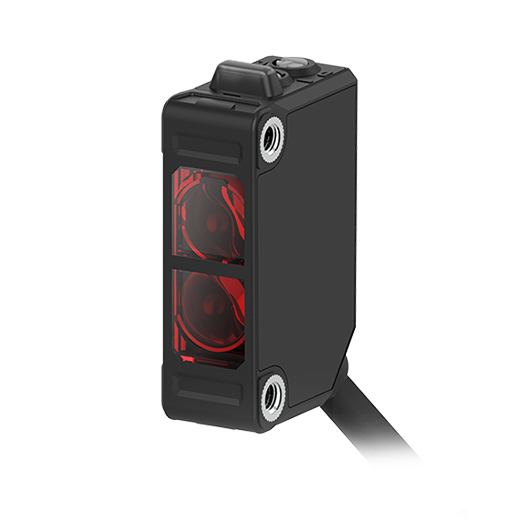

BJX Серия. Компактные фотоэлектрические датчики с большим расстоянием срабатывания
Компактные фотоэлектрические датчики серии BJX оснащаются высокоэффективной линзой с увеличенным расстоянием срабатывания до 30 м. Эти датчики также отличаются превосходной помехоустойчивостью и минимальной чувствительностью к освещенности окружающей среды, что гарантирует точное и надежное обнаружение присутствия объектов. Функция защиты от взаимных помех позволяет устанавливать несколько датчиков рядом друг с другом, а функция MSR (подавления ложных отражений) позволяет обнаруживать объекты с высоким коэффициентом светоотражения.
- Высокоэффективная линза с увеличенным расстоянием срабатывания
- Компактный корпус: Ш 20 x В 32 x Д 11 мм
- Функция MSR (подавление ложных отражений) (только для датчиков с отражением от рефлектора)

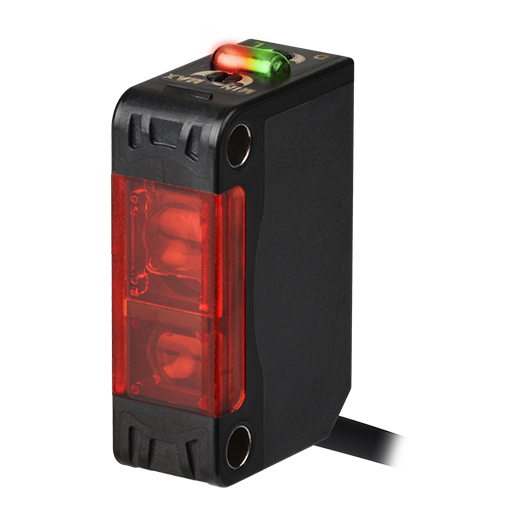

BJP Серия. Датчики фотоэлектрические для обнаружения объектов на печатных платах
Фотоэлектрические датчики серии BJP обладают оптимальными характеристиками для обнаружения объектов на печатных платах (PCB) с помощью пучка света прямоугольной формы (30×3 мм), а также функцией подавления фоновых помех (BGS). Эти датчики обеспечивают точное и стабильное обнаружение объектов на печатных платах, независимо от наличия отверстий, выступов или посторонних включений на этих платах. Настройка параметров выполняется просто благодаря переключателю режима работы и регулируемому расстоянию срабатывания.
- Использование пучка света с размерами 30×3 мм обеспечивает точное и стабильное обнаружение объектов на печатных платах, независимо от наличия отверстий, выступов, посторонних включений или ошибок на этих платах.
- Функция подавления заднего фона (BGS) гарантирует стабильное обнаружение, независимо от цвета, структуры или типа поверхности фоновых объектов.
- Расстояние срабатывания: от 10 до 100 мм (регулируемое расстояние: от 20 до 100 мм)

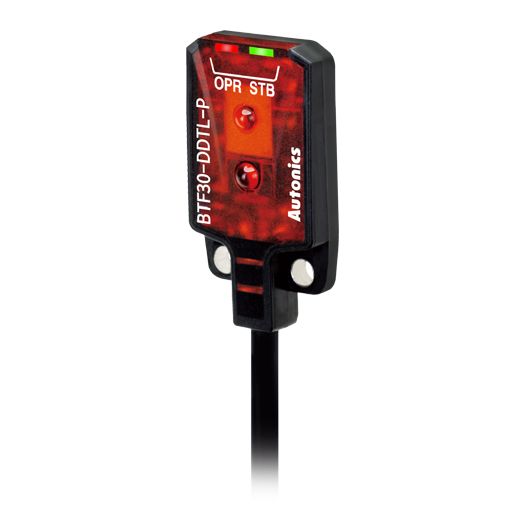

BTF Серия. Датчики фотоэлектрические в сверхкомпактном плоском корпусе
Сверхкомпактные, плоские фотоэлектрические датчики серии BTF идеально подходят для установки в ограниченном пространстве и компактных системах. Эти датчики толщиной всего 3.7 мм оснащены встроенными усилителями и способны обнаруживать объекты очень малых размеров, включая металлические проводники и полупроводниковые чипы. Кроме того, конструкция датчиков серии BTF обеспечивает степень защиты IP67, а монтажные кронштейны сделаны из нержавеющей стали, что позволяет создавать надежные и долговечные решения для обнаружения объектов в различных условиях.
- Ультраплоские датчики толщиной 3.7мм
- Обнаружение мелких объектов
- Максимальное расстояние определения: 1м (на пересечение луча)

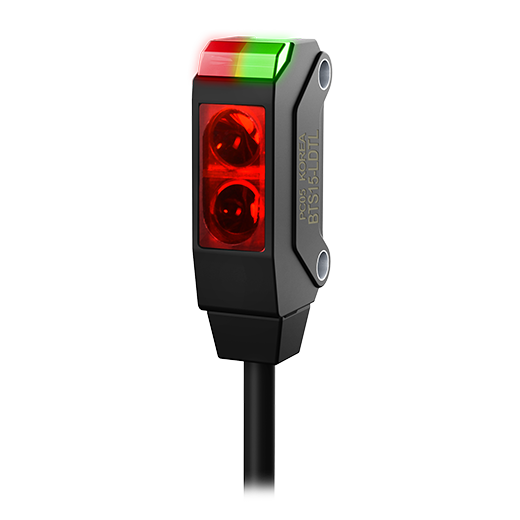

BTS Серия. Датчики фотоэлектрические в сверхкомпактном тонком корпусе
Сверхкомпактные, тонкие фотоэлектрические датчики серии BTS идеально подходят для установки в ограниченном пространстве и компактных системах. Эти датчики толщиной всего 7.2 мм оснащены встроенными усилителями и способны обнаруживать объекты очень малых размеров, включая металлические проводники и полупроводниковые чипы. Кроме того, конструкция датчиков серии BTS обеспечивает степень защиты IP67, а монтажные кронштейны сделаны из нержавеющей стали, что позволяет создавать надежные и долговечные решения для обнаружения объектов в различных условиях.
- Ультратонкие датчики толщиной 7.2мм
- Обнаружение мелких объектов
- Максимальное расстояние определения: 1 м (тип на пересечение луча)

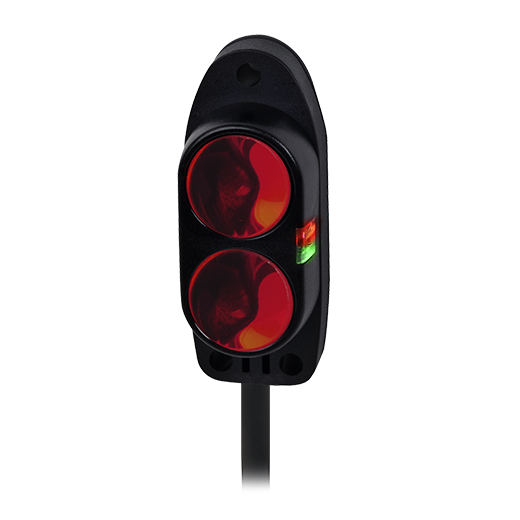

BA Серия. Датчики фотоэлектрические диффузного типа с увеличенным расстоянием срабатывания
Датчики фотоэлектрические диффузного типа с увеличенным расстоянием срабатывания BA отличаются специально разработанной оптикой, обеспечивающей увеличенное расстояние срабатывания до 2 метров. Эти датчики оснащены встроенными регуляторами чувствительности и могут работать как в режиме на свет, так и в режиме на затемнение в зависимости от модели. Благодаря индикатору рабочего режима/стабильности сигнала пользователи могут легко определять рабочее состояние.
- Специально разработанная оптика с большими расстояниями срабатывания до 2 м
- Регулятор чувствительности
- Индикатор устойчивости (режим «на свет»: оранжевый, режим «на затемнение»: зеленый)

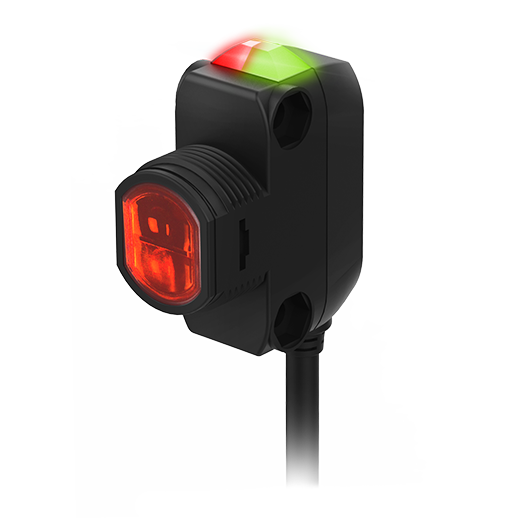

BH Серия. Датчики фотоэлектрические с универсальными вариантами подключения и монтаж
Фотоэлектрические датчики серии BH могут монтироваться спереди с помощью гайки M18 и крепежного колпачка или бокового крепления с помощью болта и гаек M3. Гибкие варианты установки позволяют легко применять в различных промышленных условиях. Датчики могут создавать отдельные или одновременные выходы с открытым коллектором NPN и PNP с помощью простой конфигурации проводов. Конструкция защиты IP67 обеспечивает стабильную и безошибочную работу даже во влажной или пыльной среде.
- Монтаж на переднюю (гайка М18) или боковую поверхность (винты М3)
- Выходы NРN и РNР с открытым коллектором
- Расстояние срабатывания: (на пересечение луча: 20м / с отражением от рефлектора: 4м / с диффузным отражение: 1м, 300мм)

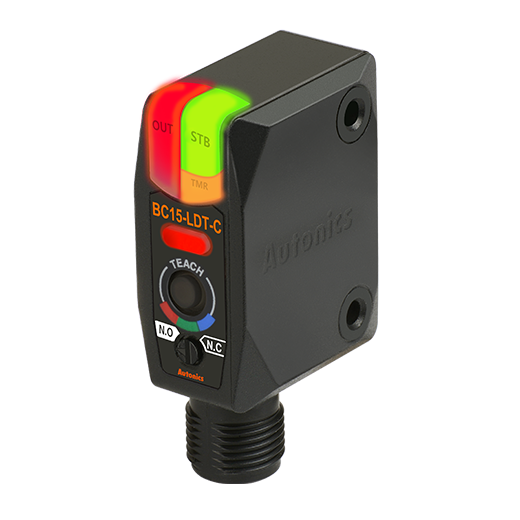

BC Серия. Датчики цветных меток
Датчики цветных меток серии ВС обладают высочайшей надежностью и точностью определения цвета. С помощью светодиодов датчики этой серии генерируют свет RGB с 12-битным разрешением. Датчики этой серии точно определяют цвет, работают в двух режимах определения цвета с функцией 3-ступенчатой регулировки чувствительности. Благодаря малому размеру луча (1.24×6.7мм) датчик определяет целевые объекты и цветовые метки малого размера. Степень защиты IP67 обеспечивает устойчивую и безошибочную работу датчика даже в сырых и запыленных средах.
- Превосходная точность определения цвета
- Функция подавления внешних световых помех позволяет минимизировать ошибки и повысить стабильность работы датчика
- Благодаря малому размеру луча датчик позволяет определять целевые объекты и цветовые метки малого размера
BL Серия. Датчики фотоэлектрические уровня жидкости
Фотоэлектрические датчики серии BL для определения уровня жидкости позволяют определить наличие или отсутствие жидкости в прозрачных трубах диаметром от 7 до 13мм и толщиной менее 1мм. Пользователи могут легко переходить из режима работы на свет в режим работы на затемнение, используя переключатель режима работы. Благодаря компактной конструкции и простоте установки датчики серии BL идеально подходят для бесконтактного определения наличия жидкости в прозрачных трубах.
- Компактный корпус: Ш23 × В14 × Г13мм
- Обнаруживает присутствие жидкости в прозрачных трубах (внешний диаметр от 6 до 13мм, толщина <1 мм)
- Режим работы — на свет / на затемнение

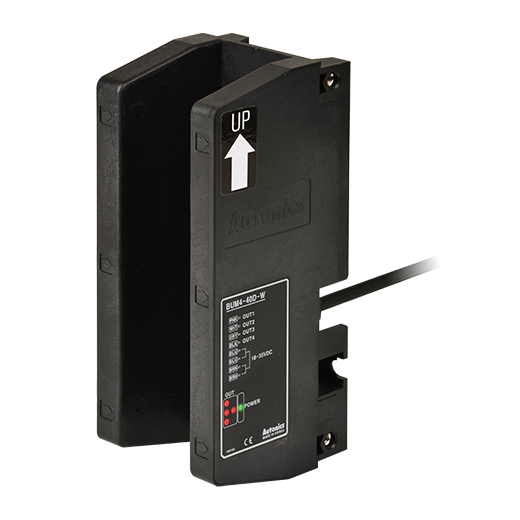

BUM Серия. Датчики фотоэлектрические 4-канальные U-образного типа (вилочные)
Фотоэлектрический датчики серии BUM в U-образном корпусе оснащены 4 независимыми выходами и обладают высокой скоростью отклика (менее 1 мс). Благодаря этому обеспечивается надежное и устойчивое обнаружение присутствия. Каждый выходной канал управляется индивидуально, поэтому данные датчики можно использовать в качестве альтернативы системы, состоящей из нескольких датчиков. Датчики серии BUM имеют особенную конфигурацию, которая обеспечивает оптимальное качество обнаружения подвижных элементов, в том числе подъемных устройств.
- 4 независимых выходных канала
- Встроенная защита от неправильной полярности подключения и защита выхода от короткого замыкания (превышение тока)
- Высокая скорость отклика (менее 1мс)

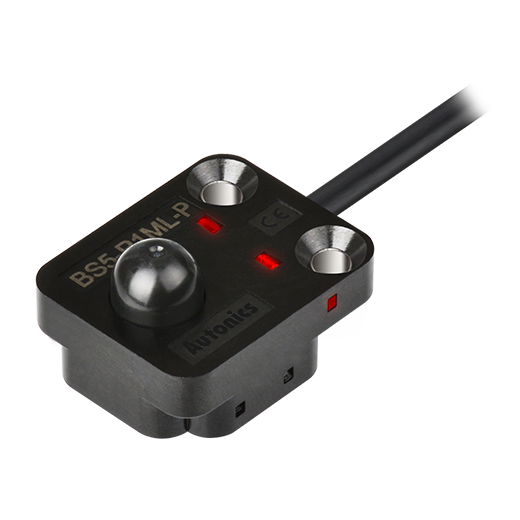

BS5-P Серия. Фотоэлектрический датчик кнопочного типа
Микрофотоэлектрические датчики с кнопкой серии BS5-P обеспечивают точное обнаружение независимо от материала, цвета или отражающей способности целевых объектов. Оптическое обнаружение по нажатию кнопки гарантирует повышенный механический ресурс (5 миллионов циклов срабатывания), по сравнению с обычными механическими переключателями. Наличие 4 светодиодных индикаторов (2 сбоку, 2 сверху) позволяет лучше контролировать рабочее состояние, а монтажные кронштейны из нержавеющей стали обеспечивают механическую прочность в процессе установки и эксплуатации.
- Работа кнопочного переключателя обеспечивает точное обнаружение независимо от материала, цвета или отражающей способности целевых объектов.
- Оптимизирован для обнаружения транспорта полупроводниковых корпусов (FOUP, FOSB и т.д.).
- Оптическое обнаружение (передатчик / приемник) нажатием кнопки гарантирует срок службы 5 миллионов операций (более длительный срок по сравнению с механическими кнопочными переключателями)

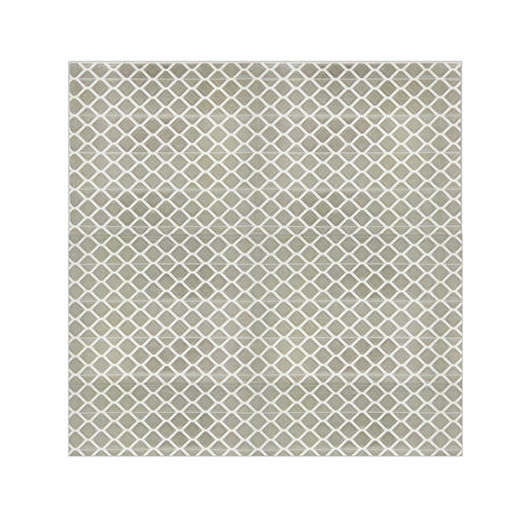

MST Серия. Плёнка светоотражающая самоклеющаяся
Плёнка серии MST с обратным отражением доступна в качестве альтернативы зеркалам для фотоэлектрических датчиков различного типа с обратным отражением. Эту плёнку можно с удобством использовать в тех местах, где установка зеркал с обратным отражением затруднена, например на изогнутых поверхностях, в узких местах или на движущихся мишенях.
- Крепится в условиях, где трудно установить зеркала (например, изогнутые поверхности, узкие пространства, движущиеся цели и т.д.).
- Может быть легко обрезан, чтобы соответствовать условиям окружающей среды
- Высокая светоотражаемость на площадь поверхности

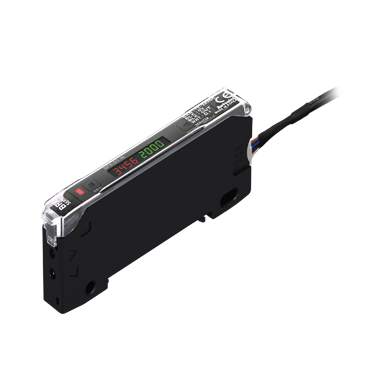

BFX Серия. Оптоволоконные усилители с цифровым ЖК-дисплеем
Оптоволоконные усилители серии BFX оснащаются двумя цифровыми ЖК-дисплеями, предназначенными для отображения фактического и заданного значения параметра. Усилительный модуль отличается высоким быстродействием (скорость измерения до 50 мкс) и позволяет с высокой точностью обнаруживать подвижные целевые объекты. В этих устройствах реализованы 5 уровней быстродействия и 4 уровня чувствительности, которые позволяют использовать усилитель в различных средах и установках.
- Двойной цифровой дисплей позволяет отображать фактическое и заданное значения параметра
- За счет высокой разрешающей способности (1/10000) устройство позволяет определять целевые объекты малого размера
- Благодаря высочайшему быстродействию (скорость измерения 50 мкс) можно обнаруживать быстро перемещающиеся целевые объекты

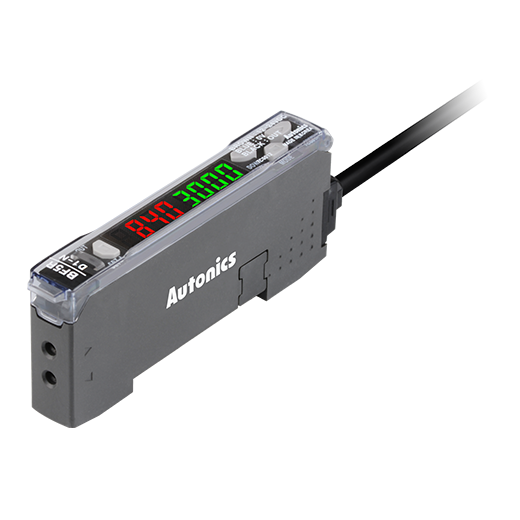

BF5 Серия. Усилители оптоволоконные с двойной цифровой индикацией
Оптоволоконные усилители серии BF5 доступны в моделях с одним и двумя дисплеями. Устройства обладают 5 различными настройками скорости отклика для более чувствительного и надежного определения быстродвижущихся целей и небольших объектов. Благодаря встроенной функция подавления перекрёстных помех, возможно точное определение объекта с помощью нескольких устройств (до 8 ед.) соединенных боковыми разъемам. Другие функции включают в себя предотвращение перенасыщения, изменяемая ориентация экрана и простые настройки чувствительности. Модели с красными, зелеными и синими светодиодами доступны для разнообразного использования.
- Двойной цифровой дисплей для отображения текущего значения и заданного значения (BF5□ -D)
- 5 скоростей срабатывания: ультрабыстрый режим (50мкс), быстрый режим (150мкс), стандартный режим (500мкс), дальний режим (4мс), сверхдальний режим (10мс)
- Предотвращение взаимных помех допускает смежную установку (до 8 блоков) с боковыми разъемами

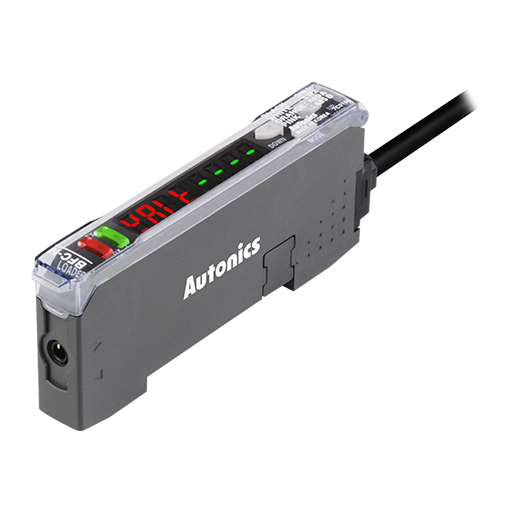

BFC Серия. Преобразователи-усилители оптоволоконные с цифровой индикацией
Цифровые оптоволоконные преобразователи-усилители BFC служат для управления всеми функциями приборов серии BF5, включая настройку параметров и мониторинг данных с помощью внешних устройств (ПК, ПЛК). Они не только поддерживают различные интерфейсы обмена данными (RS485, последовательный интерфейс и вход переключения групп), но и параллельное подключение до 32 усилителей серии BF5.
- Управление и настройка усилителей серии BF5 посредством ПК или ПЛК
- Различные способы связи: Интерфейс RS485, последовательный интерфейс, вход переключателя
- Поддерживает подключение до 32 усилителей (серия BF5)
