Инкрементальный энкодер с креплением на вал

Инкрементальный энкодер E40S

Инкрементальный энкодер с выступающим валом

  • Диаметр корпуса 40 мм
  • Диаметр выступающего вала 6 или 8 мм
  • Питание: 12-24 VDC или 5 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход (теперь возможно 12-24VDC)
  • Разрешение: от 1 до 5000 импульса на оборот

Описание (pdf, англ.)

Руководство (pdf, рус.)

Инкрементальный энкодер E40H

Инкрементальный энкодер со сквозным полым валом

  • Диаметр корпуса 40 мм
  • Диаметр полого вала 6, 8, 10 или 12 мм
  • Питание: 12-24 VDC или 5 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход (теперь возможно 12-24 VDC)
  • Разрешение: от 1 до 5000 импульса на оборот

Описание (pdf, англ.)

Руководство (pdf, рус.)

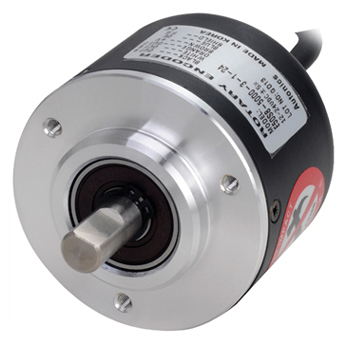

Инкрементальный энкодер E50S

Инкрементальный энкодер с выступающим валом

  • Диаметр корпуса 50 мм
  • Диаметр выступающего вала 8 мм
  • Питание: 12-24 VDC или 5 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход (теперь возможно 12-24 VDC)
  • Разрешение: от 1 до 8000 импульса на оборот

Описание (pdf, англ.)

Инкрементальный энкодер E80H

Инкрементальный энкодер с полым валом

  • Диаметром корпуса 80 мм
  • Диаметр полого вала 30 мм (стандарт) или 32 мм (опционально)
  • Питание: 5 VDC или 12-24 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход
  • Разрешение: 60, 100, 360, 500, 512, 1024 импульса на оборот

Описание (pdf, англ.)

Руководство (pdf, рус.)

Описание (pdf, рус.)

Инкрементальный энкодер E20

Инкрементальный энкодер

  • Диаметр корпуса 20 мм
  • Диаметр полого несквозного вала 2, 2.5 и 3 мм
  • Диаметр выступающего вала 2 мм
  • Питание: 12 VDC или 5 VDC
  • Тип выхода: NPN открытый коллектор, выход по напряжению, дифференциальный выход (только 5 VDC)
  • Разрешение: 100, 200, 320, 360 импульса на оборот

Описание (pdf, англ.)

Описание (pdf, рус.)

Инкрементальный энкодер E30S

Инкрементальный энкодер с выступающим валом

  • Диаметр корпуса 40 мм
  • Диаметр выступающего вала 4 мм
  • Питание: 12-24 VDC или 5 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход (только 5 VDC)
  • Разрешение: 100, 200, 360, 500, 1000, 1024, 3000 импульса на оборот

Описание (pdf, англ.)

Руководство (pdf, рус.)

Инкрементальный энкодер E40HB

Инкрементальный энкодер с не сквозным полым валом

  • Диаметр корпуса 40 мм
  • Диаметр полого вала 6, 8, 10 или 12 мм
  • Питание: 12-24 VDC или 5 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход (теперь возможно 12-24VDC)
  • Разрешение: от 1 до 5000 импульса на оборот

Описание (pdf, англ.)

Руководство (pdf, рус.)

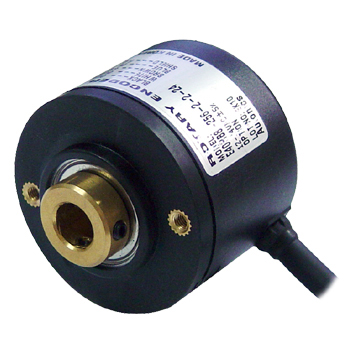

Инкрементальный энкодер E40HBP

Инкрементальный энкодер с несквозным полым валом в пластиковом корпусе

  • Диаметр корпуса 40 мм
  • Диаметр полого вала 8 мм
  • Питание: 12-24 VDC или 5 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход (только 5VDC)
  • Разрешение: от 1 до 600 импульса на оборот

Описание (pdf, англ.)

Инкрементальный энкодер E58

Диаметр 58 мм — стандарт для энкодеров в Европе и России, аналог отечественного ЛИР-158 пр-ва СКБ ИС (г. С. Петербург)

Инкрементальный энкодер

  • Диаметр корпуса 58 мм
  • Диаметр полого сквозного или несквозного вала 12 мм
  • Диаметр вала зажимного типа 10 мм
  • Диаметр вала сельсинного типа 6 м
  • Питание: 12-24 VDC или 5 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход (теперь возможно 12-24VDC)
  • Разрешение: от 1 до 8000 импульса на оборот

Особенности

  • Широкий спектр моделей для различных областей применения
  • Типы подключения: осевой / радиальный разъем, несъемный кабель с разъемом или несъемный кабель без разъема (модели с полым валом – только в исполнении с несъемным радиальным кабелем)
  • Удобство монтажа благодаря использованию конструкции корпуса с передним креплением.

Описание (pdf, англ.)

Описание (pdf, рус.)

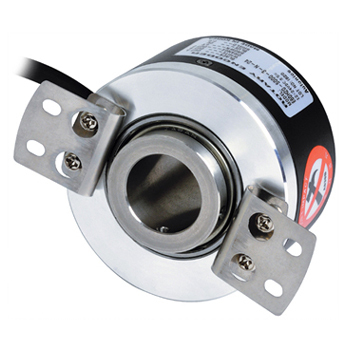

Инкрементальный энкодер E60H

Инкрементальный энкодер с полым валом

  • Диаметром корпуса 60 мм
  • Диаметр полого сквозного вала 20 мм
  • Питание: 5 VDC или 12-24 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход (только 5 VDC)
  • Разрешение: 100, 1024, 5000, 8192 импульса на оборот

Описание (pdf, англ.)

Инкрементальный энкодер E68S

Инкрементальный энкодер с выступающим валом

  • Диаметр корпуса 68 мм
  • Диаметр выступающего вала 15 мм
  • Питание: 5 VDC
  • Тип выхода: дифференциальный выход
  • Разрешение: 500, 600, 1024 импульса на оборот
  • Высокая частота работы: 180 кГц.
  • С разъемом на корпусе
  • Предназначены для использования в станкостроении.
  • Класс защиты IP64 (защита от водяных брызг, маслостойкость).
  • Высокие максимально допустимые нагрузки на вал (до 10 кгс)

Описание (pdf, англ.)

Инкрементальный энкодер E100H

Инкрементальный энкодер с полым валом

  • Диаметром корпуса 100 мм
  • Диаметр полого сквозного вала 35 мм
  • Питание: 5 VDC или 12-24 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению, дифференциальный выход (только 5 VDC)
  • Разрешение: 500, 1024, 10000 импульса на оборот
  • Повышенная устойчивость к неблагоприятным воздействиям окружающей среды.
  • Высокая надежность выходных цепей.
  • Предназначены специально для использования в лифтовом оборудовании.

Описание (pdf, англ.)

Описание (pdf, рус.)

Инкрементальный энкодер ENA

Инкрементальный энкодер с выступающим валом

  • Диаметр корпуса 50 мм
  • Диаметр выступающего вала 10 мм
  • Питание: 12-24 VDC или 5 VDC
  • Тип выхода: универсальный, NPN открытый коллектор, выход по напряжению
  • Разрешение: от 1 до 5000 импульса на оборот

Описание (pdf, англ.)

Руководство (pdf, рус.)

Описание (pdf, рус.)
