Устройства плавного пуска

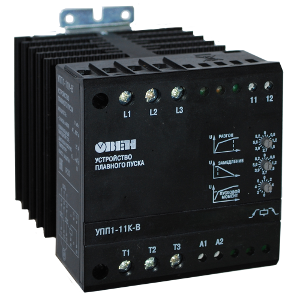

Электротехническое(электронное) устройство, используемое для плавного пуска асинхронных электродвигателей с «вентиляторной» (квадратично зависимой от скорости) характеристикой нагрузочного момента, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в безопасных пределах. Мягкий пускатель обеспечивает ограничение скорости нарастания и значения пускового тока путем плавного нарастания напряжения на обмотках статора от нуля до номинального значения в течение заданного времени.

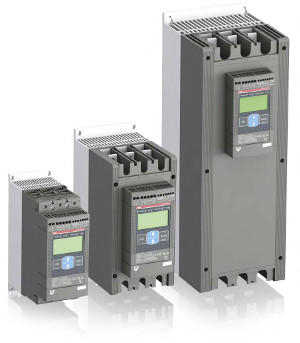

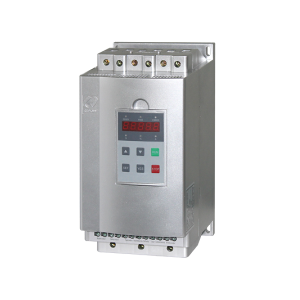

Софт-стартеры ВЕСПЕР серии ДМС обеспечивают плавный разгон и торможение любого механизма даже с тяжелыми и очень тяжелыми режимами пуска (дробилки, мельницы, поршневые насосы и компрессоры, центрифуги и т. п.). В процессе пуска ДМС регулирует выходное напряжение, необходимое для поддержания заданного тока при неизменной выходной частоте. При этом обеспечивается полная защита электродвигателя от аварийных ситуаций.

Все параметры управления пуском двигателя вводятся с клавиатуры и отображаются на жидкокристаллическом дисплее устройства плавного пуска. Состояние работы и неисправности индицируются на четырех светодиодных индикаторах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Диапазон мощностей 11 — 800 кВт (свыше 400 кВт по спецзаказу);
  • Пусковой ток 100 — 450% от номинального тока двигателя;
  • Максимальное время пуска 150 с;
  • Полное цифровое управление;
  • Электронная защита двигателя;
  • Полная защита двигателя;
  • Исчерпывающая диагностика;
  • Пульс-старт;
  • Встроенная цепь управления контактором, для включения системы «bypass»;
  • Дистанционное управление;
  • Напряжение питания 380 В, 50 Гц.

МОДЕЛЬ         Ток(А) Напряжение(В)     Мощность(кВт)    Габариты, ГхШхВ (мм)

ДМС-015Н           22           380                                 11   310x203x168

ДМС-020Н           30           380                                15               310x203x168

ДМС-030Н           43           380                                  22 310x290x200

ДМС-040Н           57           380                                  30  310x290x200

ДМС-050Н           72           380                                  37  310x290x200

ДМС-060Н           85           380                                  45  310x290x200

ДМС-075Н           104         380                                  55  310x290x200

ДМС-100Н           142         380                                  75  310x285x270

ДМС-125Н           190         380                                  93  310x285x270

ДМС-150Н           204         380                                110 505x485x320

ДМС-200Н           270         380                                160 505x485x320

ДМС-250Н           340         380                                185 505x485x320

ДМС-300Н           420         380                                   220              505x485x320

ДМС-350Н           460         380                                   250              700x550x355

ДМС-400Н           580         380                                   315              700x550x355

ДМС-550Н           710         380                                   400              700x550x355

ДМС-700Н           1000      380                                   550              1100х550х410

КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ДМС-
015Н 020Н 030Н 040Н 050Н 060Н 075Н 100Н 125Н
Мощность, кВт 11 15 22 30 37 45 55 75 93
Номинальный ток, А 22 30 43 57 72 85 104 142 190
ДМС-
150Н 200Н 250Н 300Н 350Н 400Н 550Н 700Н
Мощность, кВт 110 160 185 220 250 315 400 550
Номинальный ток, А 204 270 340 420 460 580 710 1000
Основные характеристики
Напряжение питания 380 В
Частота 50 Гц (±5 %)
Выходное напряжение после старта Uвх минус 1 В
Мощность потерь P(Вт) = 3 x I фазн x 1B
Мощность потребления цепи управления > 20 В•А
Управляющее напряжение 220 В (+10% -15%)
Изоляция 2,5 кВ между шасси, силовой цепью и управляющей цепью
Бай-пасс Возможен обход софт-стартера после запуска
Дополнительные контакты 1. Вращение 2. Окончание разгона 3. Авария
Настраиваемые параметры
Стартовое напряжение 0…50% ×Uвх
Время разгона 0…40 с
Максимальное время разгона 0…150 с
Время торможения 0…30 с
Конечное напряжение 0…70% ×Uвх
Перегрузка 70…150% ×Iном
Ограничение тока при пуске 100…450% ×Iном
Защитные функции
Количество стартов в час От 4 стартов в час при максимальной нагрузке до 60 стартов в час в зависимости от нагрузки.
Максимальный ток 10×Iном в течение 0,5 с; 4×Iном в течение 20 с; 3×Iном в течение 60 с; 1×Iном длительно.
Виды защиты Перегрузка, короткое замыкание, обрыв и дисбаланс фаз, пониженное и повышенное напряжение сети, неправильная последовательность фаз, защита от затянувшегося пуска, перегрев софт-стартера
Конструкция, условия работы
Охлаждение До 22 кВт – естественное, свыше 22 кВт – принудительное встроенным вентилятором.
Степень защиты оболочки по ГОСТ 14254-96 IP00
Окружающая температура 0…50°C



Модель Размеры, мм (В x Ш x Г) Вес, кг
015Н 310x203x168 5
020Н
030Н 310x290x200 10
040Н
050Н
060Н
075Н
100Н 310x285x270 11
125Н
150Н 505x485x320 32
200Н
250Н
300Н
350Н 700x550x355 60
400Н
550Н
700Н 1100х550х410 130
