Drive set — гибкая в реализации система линейных перемещений

Какие модули вы можете получить?

Однокоординатные (рабочее пространство прямая) системы точного позиционирования

Двухкоординатные (рабочее пространство плоскость) системы системы точного позиционирования

Трехкоординатные (рабочее пространство объем) системы системы точного позиционирования

Ротационные модули

Поворотные столы

Что такое Drive Set?

Drive Set представляет собой завершенную и настроенную систему в сборе, готовую для решения конкретной задачи заказчика

Основные возможности системы Drive Set

0,025 мм

Высокая точность позиционирования

40 кг

Максимальная нагрузка

0,1 м/с

Максимальная скорость перемещений

3000 мм

Максимальный ход по каждой оси

Рабочая программа

С ручным управлением и простой настройкой

  • Необходимы дополнительные устройства установочным проходом;
  • Функциями обеспечения надёжности;
  • Извещением об ошибке;
  • Программируемым временем ожидания;
  • Опросом сенсоров и актуаторов.

Среда разработки

Удобная среда разработки (MotionBasic IDE) под Windows

  • Редактор с выделением синтаксических конструкций, компилятор, отладчик программного кода;
  • Прямое влияние на систему посредством программы Online-управления, средства ввода в эксплуатацию;
  • Редактирование флэш-программы;
  • DLL для интеграции в Windows-приложения;
  • C-Library для интеграции в Linux приложения.

Прикладная программа

Поставляемая в комплекте программа-образец (программный код) может быть легко адаптирована посредством среды разработки MotionBasic (IDE), которая также входит в пакет поставки.

Основные узлы системы точных линейных перемещений Drive Set

Направляющие: высокопрочный алюминиевый профиль со встроенными закалёнными стальными стержнями; направляющие салазки с безлюфтовыми роликами.

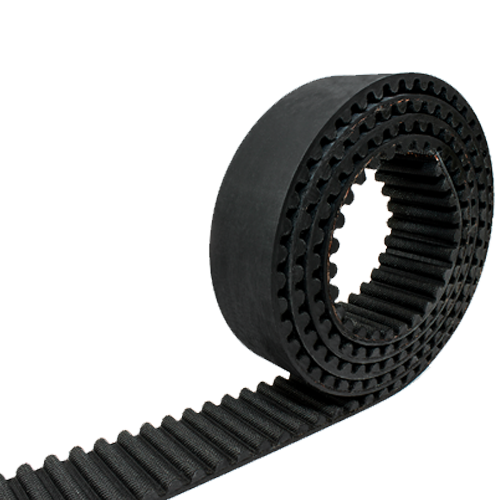

Тип привода: зубчатый ремень или ходовая резьба.

Двигатель: 2-х фазный шаговый двигатель или серводвигатель с кодировщиком приращений высокого разрешения.

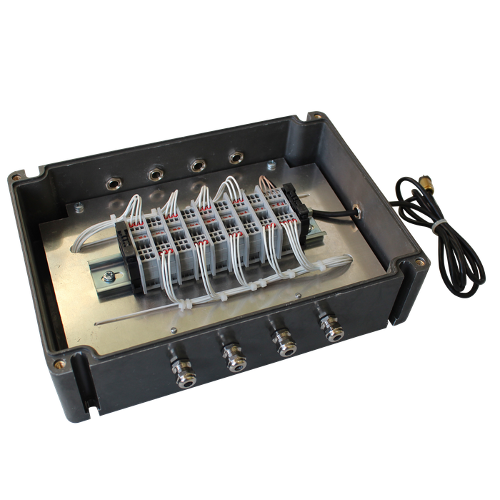

Устройство управления: 3-осевое устройство управления, дискретное перемещение (P) или управление траекторией (C2) с 2D линейной и круговой интерполяцией; по 8 цифровых входов и выходов с 24 V управляющим напряжением, 3 аналоговых входа, 1 аналоговый выход; контроль шага двигателей.
