Червячные редукторы Cubex (серия 9Ч)

Компания «Stepmotor» представляет потребителям новую разработку холдинга ОАО «Редуктор» (Ижевск) в области редукторов и приводов на основе червячных передач — редукторы и мотор-редукторы кубической серии CUBEX (серия 9Ч).

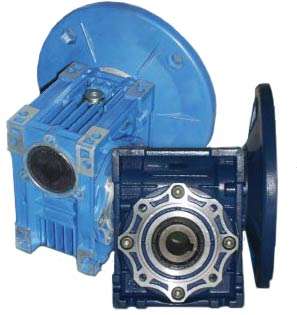

Мотор-редукторы кубической серии 9Ч

Редукторы данной серии созданы на основе анализа наиболее прогрессивных тенденций в мировом редукторостроении поэтому обладают целым рядом уникальных для отечественной практики конструктивных и эксплуатационных преимуществ:

Преимущества редукторов Cubex

  1. компактное исполнение в цельнолитых неразъемных корпусах кубической формы
  2. незначительный вес и удобство компоновки в приводной системе в различных плоскостях
  3. высокая прочность и износостойкость всех конструктивных элементов за счет применения особо прочных сплавов
  4. термическая и финишная обработка компонентов передачи
  5. идеальное профилирование зуба и увеличенная площадь контакта зубьев
  6. бесшумность хода
  7. специальная конструкция уплотнений валов, исключающая любые протечки масла во всех монтажных положениях
  8. широкий диапазон габаритов редукторов с межосевыми расстояниями от 30 до 130
  9. блочно-модульный принцип компоновки
Червячный редуктор Cubex 9Ч купить

Отгрузка в день оплаты, все червячные редукторы в наличии

Паспорт и техническое описание

Гарантия 12 месяцев

Поможем вам выбрать червячный редуктор бесплатно!

Обращаясь в Stepmotor вы получаете гарантию на червячные редукторы 12 месяцев, паспорта на русском языке и товары, которые не нужно ждать. Каждый клиент получит техническую консультацию по ТЗ БЕСПЛАТНО.

Межосевое расстояние, мм Диапазон передаточных чисел на одной ступени Крутящий момент на тихоходном валу, Нхм Передаваемая мощность, кВт Масса, кг
30-130 5-100 1-1200 0,06-24 1,5-50

Одним из основных достоинств новых редукторов является блочно-модульный принцип их компоновки, который предполагает, что на базовых моделей редукторов и мотор-редукоров серии CUBEX путем их комбинации с различными узлами и агрегатами может быть получено множество вариантов приводных систем.

Так, конструкция одноступенчатого червячного редуктора серии CUBEX (9Ч) допускает его комплектацию:

  • односторонним входным валом со шпонкой,
  • двухсторонним входным валом со шпонкой,- полым выходным валом со шпоночным пазом,
  • односторонним I двухсторонним выходным валом со шпонкой,конструкция одноступенчатого червячного мотор-редуктора серии CUBEX допускает его комплектацию:
  • входным фланцем.
  • входным фланцем и валом со шпонкой,
  • полым выходным валом со шпоночным пазом,
  • односторонним I двухсторонним выходным валом со шпонкой, — выходным фланцем, -реактивной штангой.

Цилиндро-червячный мотор-редуктор (9МЦЧ)

Конструкция базовых моделей мотор-редукторов серии CUBEX допускает их комбинацию с: — цилиндрической косозубой предступенью с условным габаритом 63,71,80, 90.

В результате может быть получен цилиндро-червячный мотор-редуктор (9МЦЧ). Путем данной комбинации увеличивается диапазон передаточных чисел привода [от 72,6 до 317) и повышается его надежность.

Редуктор/мотор-редуктор серии CUBEX (9Ч2,9МЧ2)

Конструкция базовых моделей червячных редукторов и мотор-редукторов серии CUВЕХ допускает комбинацию — двух червячных редукторов/мотор-редукторов серии CUBEX (9Ч2,9МЧ2).

Путем данной комбинации может быть получен диапазон передаточных чисел от 187.5 до 3200.

Серии CUBEX могут быть скомбинированы

Также в приводной системе редукторы серии CUBEX могут быть скомбинированы с:

  • частотным преобразователем.
  • устройством плавного пуска,
  • вариатором.

Одноступенчатые червячные мотор-редукторы CUBEX комплектуются 2-, 4-, 6-, 8- и 12-полюсными электродвигателями с диапазоном мощностей от 0,06 до 7,5 кВт.

Двухступенчатые червячные мотор-редукторы CUBEX комплектуются 2-, 4-, 6-, 8- и 12-полюсными электродвигателями с диапазоном мощностей от 0,06 до 1,5 кВт.

Цилиндро-червячные мотор-редукторы CUBEX комплектуются 2-, 4-, 6-,8- и 12-полюсными электродвигателями с диапазоном мощностей от 0,06 до 1,5 кВт.
