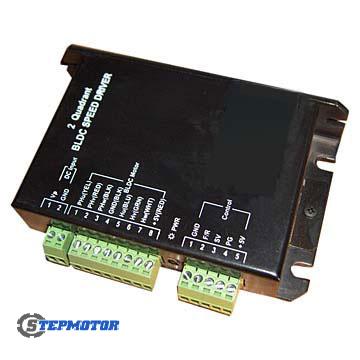

Блоки управления бесколлекторными двигателями 24ZWSK, 36ZWSK

Блоки управления бесколлекторными двигателями 24ZWSK05-S, 36ZWSK05-S, 24ZWSK10-S, 36ZWSK10-S предназначены для управления бесколлекторными двигателями постоянного тока (FL28BL38, FL28BL77, FL33BL29, FL42BLS01, FL42BLS02, FL57BL(S)005, FL57BL(S)01, FL57BL(S)02).

Технические характерисики:

24ZWSK05-S 24ZWSK10-S 36ZWSK05-S 36ZWSK10-S
Напряжение (пост.т.), В 24(30 Max) 36(45 Max)
Число фаз 3
Максимальный ток, А 5 10 5 10
Номинальный ток, А 2,5 5 2,5 5
Датчики Холла 3 датчика Холла (120 град., 6,25В)
Предохранитель, А 5 10 5 10
Время нарастания скорости, с 0,5 — 10
Максимальная скорость (SV=5V), об/мин 1500 3000 6000 12000
Входные управляющие сигналы 5В TTL или 5В CMOS
Срабатывание защиты по низкому напряжению, В 16 26
Габариты, мм 105,5 х 64 х 24
Частота, кГц 15
Вес, кг 0,2

Управляющие сигналы:

  • F/R – направление: высокий уровень сигнала – движение вперед, низкий – реверсивное движение
  • BK – тормоз
  • SV – скорость (вход 0-5В)
  • PG – выходная частота, 24 импульса на оборот

Габаритные размеры:

Схема подключения:
