Устройство управления DC1212/DC1224

Устройство управления DC1212/DC1224 предназначено для регулировки скорости коллекторных двигателей постоянного тока при помощи аналогового сигнала.

Устройство DC1212 рассчитано на работу при напряжении 10-15В, устройство DC1224 работает при напряжении 16-28В.


Купить контроллеры коллекторного двигателя DC1212/1224

В качестве источника управляющего сигнала может служить потенциометр или аналоговый сигнал 0..5В. Для уменьшения стартовых токов и динамических нагрузок на механизмы в устройстве предусмотрена раздельная регулировка ускорения и замедления.

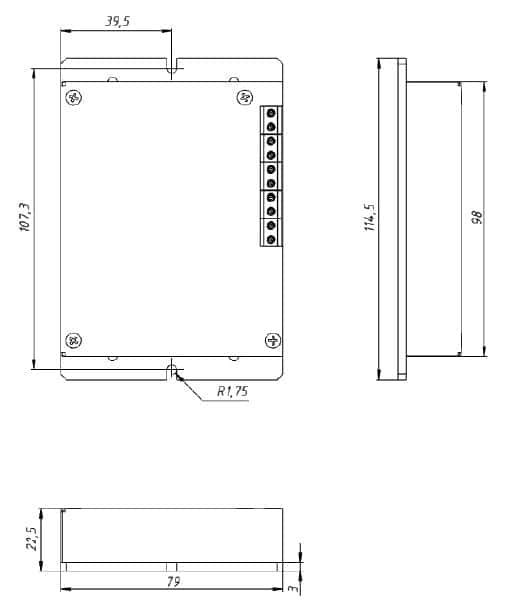

Габаритные и присоединительные размеры устройства

Технические характеристики

Общие характеристики:
Номинальный выходной ток 12 А
Максимальный выходной ток 18 А
Габаритные размеры, не более 115х79х23 мм
Масса нетто, не более 0.2 кг
Напряжение питания, DC1212(DC1224) 10…15 (16…28) Вольт
Неизолированные сигнальные входы управления с подтяжкой:
Номинал подтягивающего резистора 3.6 кОм
Аналоговый вход:
Разрешение АЦП 8 бит
Входное сопротивление, не менее 500 кОм
Диапазон входных напряжений 0…5 Вольт
Параметры климатического исполнения (ГОСТ 15150-69):
Диапазон температур, -25… +40 °С
Относительная влажность (при 25°С 6 мес. в году) до 90%
Атмосферное давление 650…800 мм. рт. ст.
Степень защиты оболочки по ГОСТ 14254-96 IP20

Работа с устройством

Все подключения и монтажные работы проводить только в обесточенном состоянии.

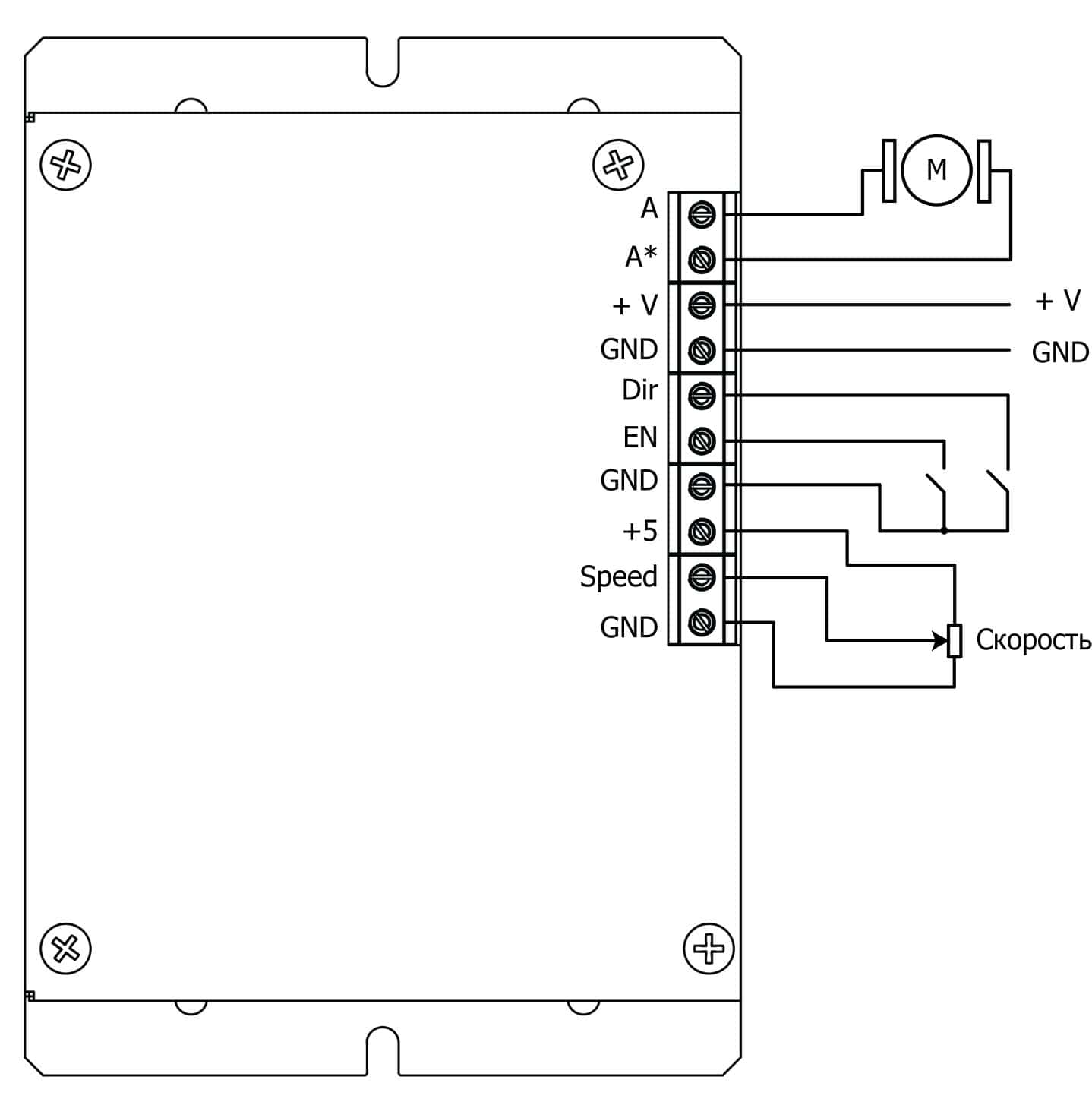

На рисунке изображены все управляющие входы и элементы контроллера.

  • Вход  Dir (направление)  —  задает  направление  вращения двигателя.
  • При замыкании на землю этого входа направление вращения двигателя меняется на противоположное.
  • Вход En (разрешение) — управляет подачей напряжения на обмотки двигателя (напряжение подано/напряжение снято). Также замыкается на землю контроллера.
  • Количество входов GND (земля) обусловлено удобством для использования.
  • Вход +5 – эти 5 В вырабатываются самим блоком их ненужно подавать отдельно.
